【PCB加工】PCB加工中的設計板圖需要了解的幾個問題

 一:建立封裝庫中沒有的封裝。在設計pcb板打樣圖前,苦原理圖中的某元器件在封裝庫中找不到封裝模型,則需利用元件封裝模型編輯器來新建,要保證所用到的元器件的封裝模型在封裝庫(可以是多個庫文件)中是齊全的,才能保證PCB設計的順利進行。

 二:設置PCB板圖設計參數。根據電路系統設計的需要,設置PCB板的層數、尺寸、顏色等。

 三:載入網絡表。載入由原理圖生成的網絡表,將元件封裝模型自動載入PCB設計窗口內。

 四:布局。可采用自動布局和人工布局相結合的方法,將元件封裝模型放在PCB規劃范圍內的適當位置,即讓元件布局整齊、美觀、利于布線。

 五:布線。設定布線設計規則,開始自動布線,如果布線沒有完全成功,可進行手工調整。

 六:設計規則檢查。對設計完的PCB板進行設計規劃檢查(檢查元件是否重疊、網絡是否短路等),若有錯誤則根據錯誤報告進行修改。

 七:PCB板仿真分析。對PCB板的信號處理進行仿真分析,主要分析布局布線對各參數的影響,以便進步完善、修改。

 八:保存輸出。設計好的PCB板圖可以保存、分層打印、輸出PCB設計文件等。

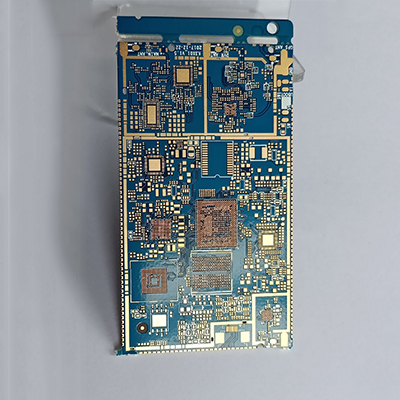

pcb板打樣
